광학 프리즘 (Optical Prism)

빛을 굴절 시켜 빛을 반사(Reflective Prism), 분산(Dispersive Prism) 혹은 분할(빔스플리터)(Beam-Splitting Prism)하는 역할을 하는 프리즘은 설계된 파장에 적합한 투명한 재질이라면 어떤 재질이나 가능하며, 일반적인 재료로는 유리, 플라스틱 및 형석(fluorite)이 있습니다.

프리즘은 응용분야에 따라 표면 각도가 다르게 설계되는데 일루코는 공차를 최소화 하는 정밀한 기술력을 바탕으로 면 정밀도와 외관 품질이 우수한 프리즘을 생산하고 있습니다.

프리즘에 의한 광 분할 (Light Splitting by Prism)
프리즘에 의한 광 분할 (Light Splitting by Prism)

발삼 (Balsam)

광학 품질이 높고 굴절률이 크라운 유리의 굴절률과(n=1.55) 유사한 캐나다 발삼은, 렌즈 요소와 같은 유리용 건조 접착제로 광학에서 많이 사용되는데, 일반적으로 빔가르개(Beam Splitter) 제조 시 두개의 프리즘을 접착할때 사용되며, 가장 중요하게는 평면 편광을 생성하고 분석하는데 사용되는 니콜 프리즘을(Nicole Prism) 만들 때 68도 대각선으로 자른 방해석을 결합시키는 접착제로 사용된다.

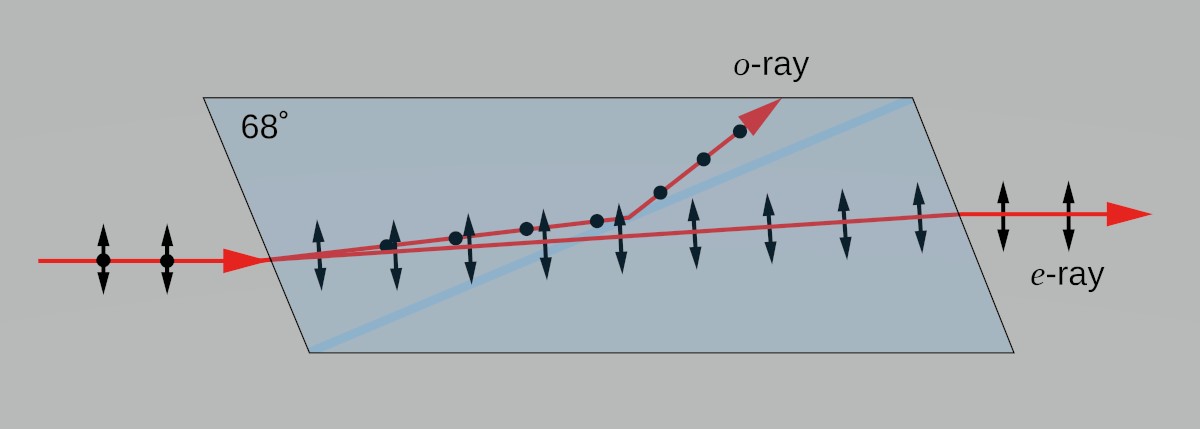

니콜 프리즘의 원리 (Principle of Nicole Prism)
니콜 프리즘의 원리 (Principle of Nicole Prism)
Prism 종류굴절 각도좌우 반전상하 반전
직각 프리즘
(Right Angle Prism)
90O

펜타 프리즘 / 오각 프리즘
(Penta Prism)
90

하프펜타 프리즘
Half Penta Prism
45

도브 프리즘
(Dove Prism)
0O
O
슈미트 프리즘
(Schmidt Prism)
45
O
아미치 루프 프리즘
(Amici Roof Prism)
45
O
웨지 프리즘
(Wedge Prism)
개별

포로 프리즘
(Porro Prism)
180O
O
루프펜타 프리즘
(Roof Penta Prism)
90O

3CCD 프리즘
(3CCD Prism)
RGB 분리



Dimensions Customized
Thickenss
Angular Deviation
Surface Accuracy1/2λ ~ 1/20λ
Surface Quality40-20 ~ 0-0
MaterialBK7, ZnSe, CCaF2, MgF2, SF10...

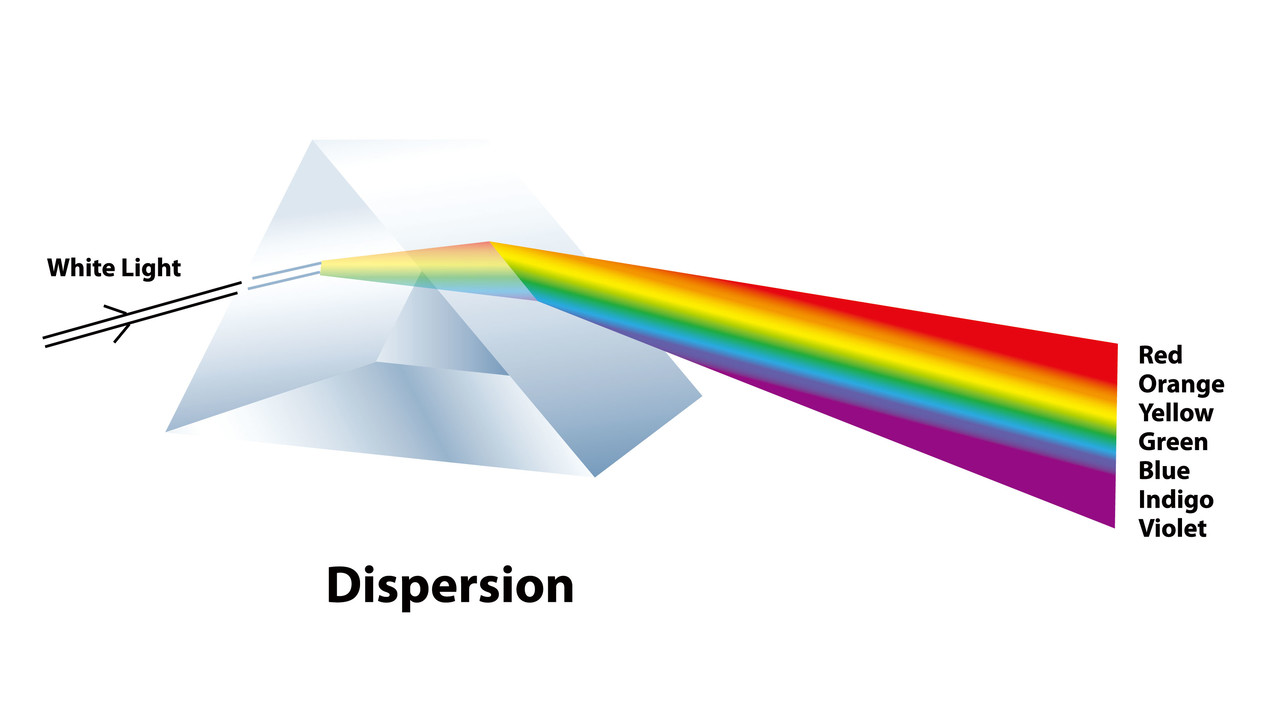

분산 프리즘  (Dispersion Prism)

반사 프리즘 (Reflection Prism)

스플리터 프리즘 (Splitter Prism)

빔 스플리터 (Beam Splitter)

니콜 프리즘 (Nicole Prism)

코너큐브 프리즘 (Corner Cube Prism)

삼각 프리즘 (Triangular Prism)

아나모픽 프리즘 (Anamorphic Prism)

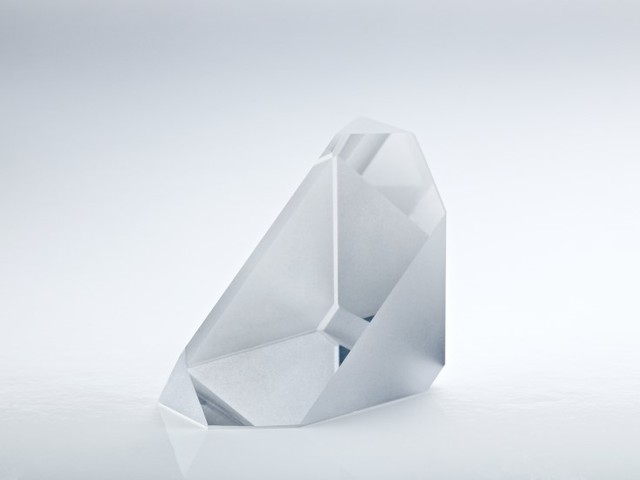

아미치 루프 프리즘 (Amici Roof Prism)
아미치 루프 프리즘 (Amici Roof Prism)

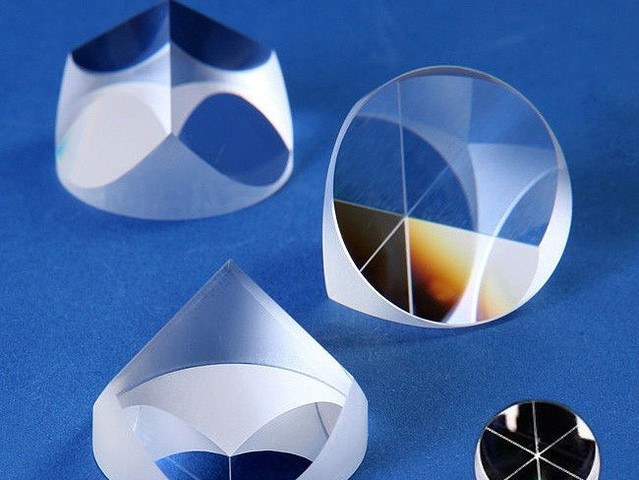

코너 큐브 프리즘 (Corner Cube Prism)
코너 큐브 프리즘 (Corner Cube Prism)

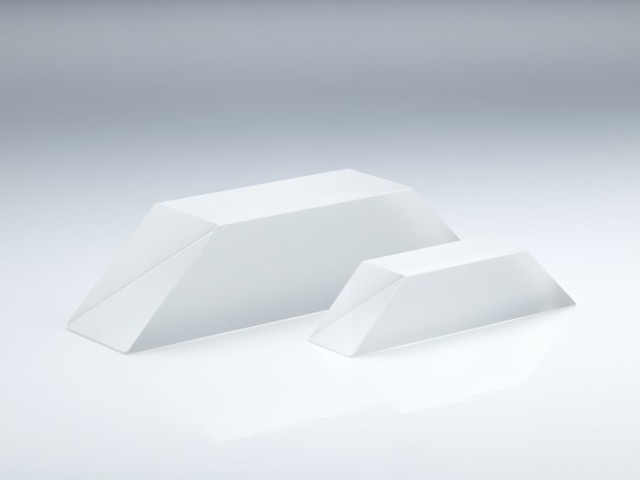

도브 프리즘 (Dove Prism)
도브 프리즘 (Dove Prism)

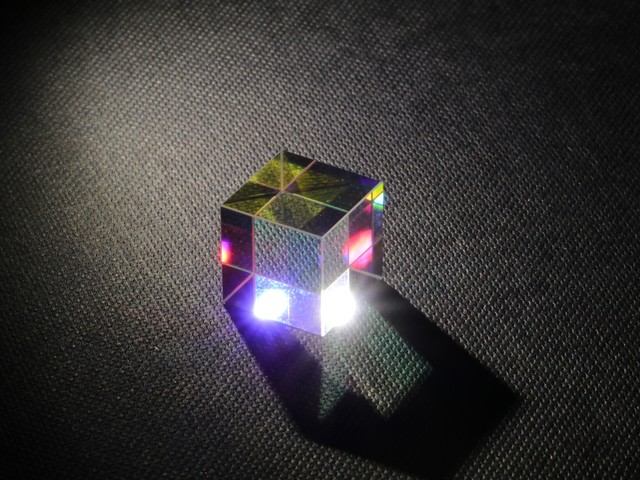

빔 스플리터 프리즘 (Beam Splitter Prism)
빔 스플리터 프리즘 (Beam Splitter Prism)
